مقدمة

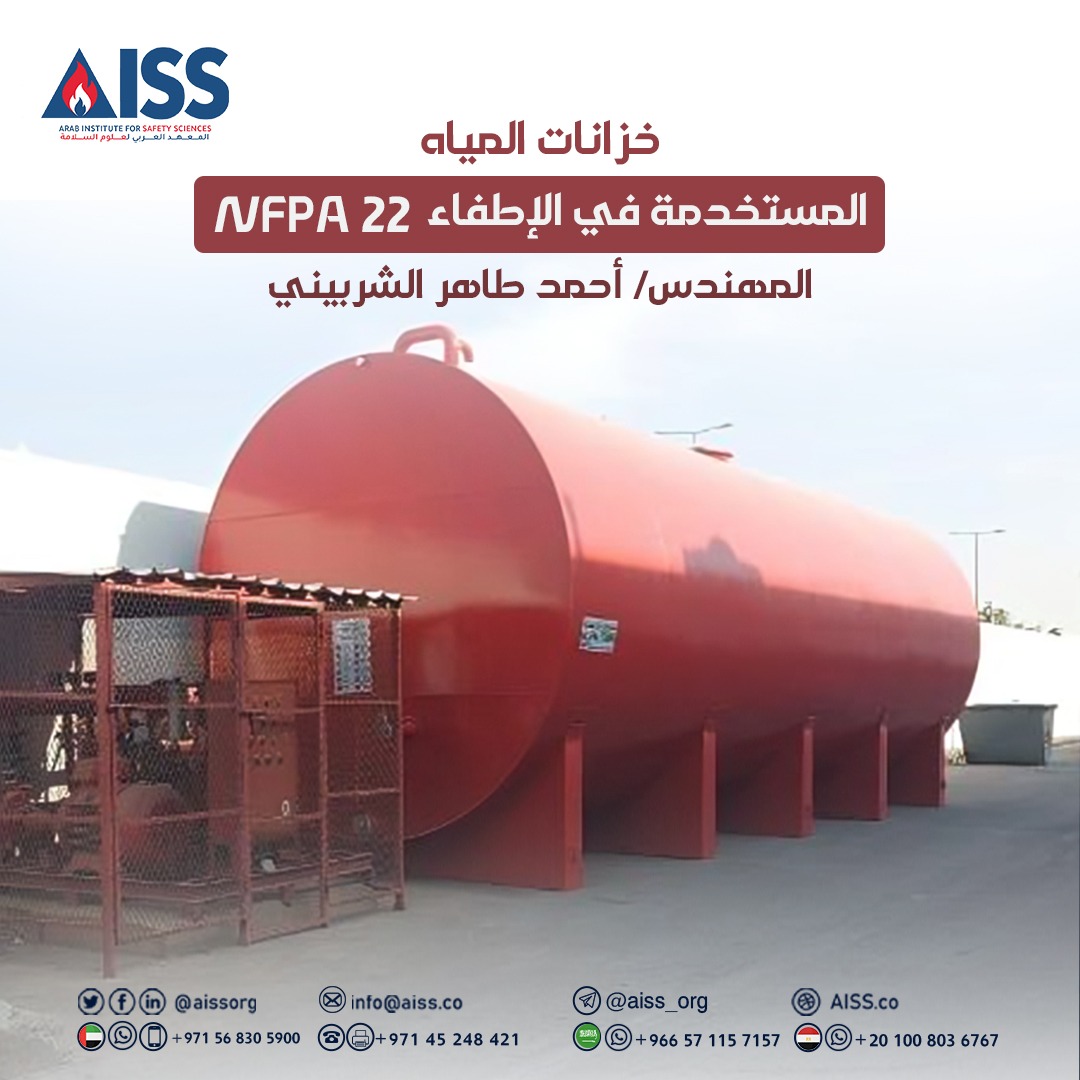

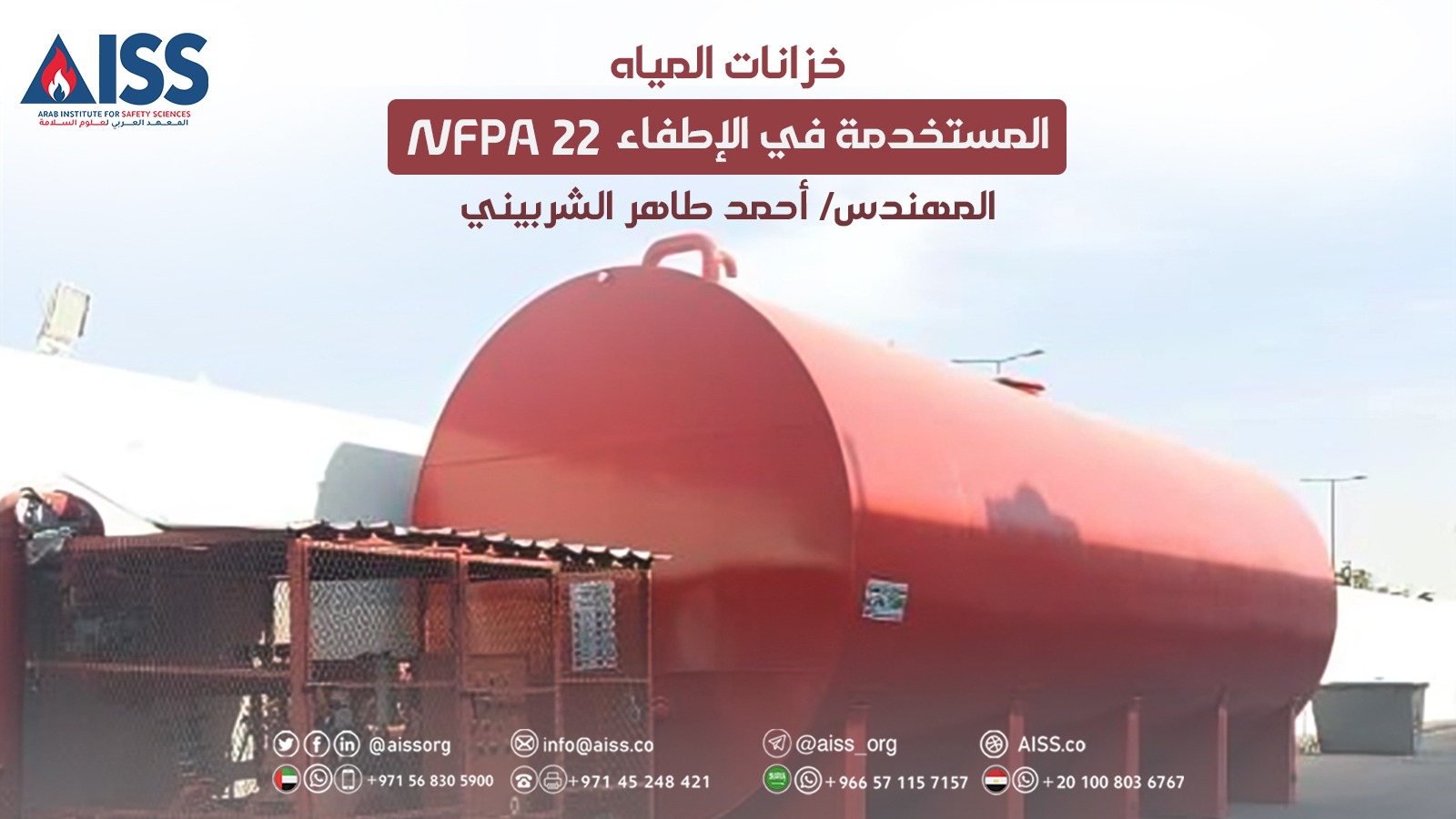

ما هو خزان الماء المستخدم لإخماد الحرائق firefighting tank ؟
⦁ هو عبارة عن خزان أو مجموعة من الخزانات متصلة مع بعضها تستخدم لإخماد الحرائق ويتم تغذيتها اوتوماتيكيا من شبكة مصدر المياه.
⦁ في حالة استخدام نفس الخزان لأغراض المعيشة يجب أثناء اختيار حجم الخزان water tank أن نحسب المياه لأغراض المعيشة ونضيف عليها كمية المياه اللازمة لإخماد الحرائق بحيث تكون مياه إطفاء الحريق متوفرة دائماً .
⦁ يجب أن يكون الخزان مخصصا لمياه الحريق فقط، وإذا تعذر ذلك يجب التأكد من تخصيص جزء من الخزان لاستعمال معدات الحريق وذلك بوضع خطوط سحب للأنظمة الأخرى أعلى من مستوى المياه المخصصة للإطفاء وأن تكون تعبئة الخزان بصفة مستمرة حسب الترخيص
ماهي أنواع خزان الماء المستخدم لإخماد الحرائق ؟
⦁ خزان مياه فوق الأرض above ground water tank:
يتم صناعته عادة من البلاستيك أو الفايبر جلاس fiber glass أو الـ grp ويتم وضعه علي الأرض أو في اعلي المبني او يتم وضعة علي برج او سقالات لحملة.
⦁ خزان مياة تحت الارض under ground water tank
هو عبارة عن خزان يصنع عادة من الحديد steel او من الفايبر جلاس ويتم وضعة تحت الارض لأغراض مكافحة الحريق ويتميز بأنه أكثر أمانًا وأفضل من الناحية الجمالية من خزان المياه فوق الأرض .
مواصفات الخزان طبقا NFPA 22
⦁ يجب أن تكون جدران الخزان مصنعة من المواد المناسبة بحيث تكون مقاومة للحريق ومتينة وذات جودة عالية لضمان التحمل ومقاومة جهد الماء والرشح والهزات الأرضية
⦁ يكون الخزان علويا، أعلى المبنى أو على برج أو على سطح الأرض أو تحت الأرض، على أن تكون المضخات في المستوى السفلي للخزان لضمان سحب موجب، وإذا تعذر ذلك يركب خزان تحضيري بسعة صغيرة أعلى من مستوى المضخات.
⦁ يجب أن تكون الجدران مطلية بطبقة مناسبة من الدهانات والمواد المقاومة للرشح والتآكل
⦁ فتحة الصيانة مع الغطاء من الحديد الخفيف وتكون ذات مقبض مناسب مركب في أعلى الخزان
⦁ السلم الداخلي من القضبان الحديدية والمقاومة للصدأ بقطر مناسب يثبت في جدران الخزان عند صب الخرسانة أو عند تصنيع الخزان، وقد يتطلب الأمر تركيب سلم خارجي للوصول إلى أعلى الخزان
⦁ مؤشر منسوب المياه داخل الخزان يكون من النوع الزئبقي الأنبوبي ويبين مقياس أعلى وأقل منسوب المياه داخل الخزان. ويجوز أن يطلب في بعض المشاريع الكبيرة تركيب مقياس من نوع ملف لولبي كهربائي يوصل بلوحة الإنذار الرئيسية لإعطاء إشارة عند انخفاض منسوب المياه وخاصة في حالة اشتراك الخزان لتغذية الأنظمة الأخرى .
⦁ منفس الهواء والغـازات ويكون من أنبوب صغير القطر 25 مم و مزود بشبكة كروية لتنفيس أي غازات متراكمة بالخزان ويركب أعلى الخزان وبالمستوى المناسب
حساب حجم الخزان كالآتي :
V= (QT × 3.785 × T)/1000
V= capacity of tank QT= Total flow rate
T= duration time according to hazard
فلو فرضنا أننا نحتاج لتدفق GPM تحت درجة خطورة متوسطة نجد أن حجم الخزان كالآتي :
⦁ V= 750 GPM × 60 min × (3.785/1000)= 170 m3
الدورية الصيانة للخزان
⦁ التأكد من منسوب المياه وتشغيل الصمامات ومراجعة أي رشح أو تسرب و ملاحظة ومعالجة أي تصدع أو تشقق مرة كل ثلاثة أشهر
⦁ تفريغ مياه الخزان وإعادة تعبئته بالمياه النقية بعد تنظيفه وبعد التأكد من سلامة فتحة الصيانة والسلم الداخلي وباقي الأجزاء مرة كل ستة أشهر .
⦁ يجب التأكد من منسوب المياه وعمل الصمامات مرة كل شهر على الأقل
⦁ يجب أن تكون لوحة التحكم الكهربي في
⦁ Normal Condition في كل مناطق المبنى ويتم فحص محبس الدور Tamper Switch و Flow Switch وغلقه وفتحه حتى نتأكد من أنه يتم ارسال إشارة خطأ ال٩ى لوحة التحكم للتأكيد على عمله جيدا
⦁ يتم فحص البطاريات الخاصة بلوحة التحكم عن طريق الفولتميتر والتأكد من شحنها وتفريغها جيدا
⦁ التأكد من ربط نظام الإنذار بنظام التحكم الكلى للمبنى في حالة وجوده BMS ومن خلاله يتم فتح وغلق منافذ الهروب اوتوماتيكيا
⦁ يجب التأكد من أن منسوب المياه المخصص لإطفاء الحريق هو المنسوب الأدنى في الخزان ثم يأتي فوقه منسوب المياه المخصص للشرب والأعمال الأخرى
