متطلبات تركيب نظام مكافحة الحرائق للحماية من الزلازل NFPA 1:
ماذا تشمل الحماية من الزلازل؟
يوفِّر الفصل (18) من إصدار 2019 من NFPA 13، معيار تركيب أنظمة الرش، ومتطلبات الحماية العامة لأنظمة رشِّ الحرائق ضد الأضرار الناتجة عن النشاط الزلزالي. وتعتمد المتطلبات على نهج شامل لا يقتصر على توفير الدعامات فحسب، بل أيضًا على التوصيلات المرنة، وخلوص الأنابيب إلى الأعضاء الهيكليَّة، وتقييد الأنابيب، والقيود المفروضة على أنواع الشماعات والمثبتات المستخدمة.
إن الهدف من NFPA 13 هو أن يقوم نظام الرشِّ بتنسيق الحركة من حَدَثٍ زلزالي مع هيكل المبنى. ويجب أن يتحرَّك نظام الرش والمبنى كوحدة واحدة، وهو ما يتمُّ تحقيقه تقليديًّا باستخدام دعامات تأرجح تربط أنابيب النظام والهيكل. وفي الأماكن التي من المتوقَّع أن يتحرك فيها المبنى، يجب أن يكون نظام الرشِّ قادرًا على استيعاب هذه الحركة، وعلى سبيل المثال: عندما يكون هناك مفصل زلزالي داخل المبنى يمكن أن يخلق حركة تفاضليَّة (أو معاكسة) للهيكل، يجب أن يحتوي نظام الرش أيضًا على مفصل زلزالي حتى لا يتضرر النظام من الحركة، وبالإضافة إلى ذلك، يجب توفير مساحة مناسبة حول الأنابيب للسماح بالحركة، وهذا يكون عند تمرير الأنابيب عبر الجدران والفواصل.
- حماية الأنابيب من الأضرار – المُعرَّضة للزلازل.
- NFPA 13؛ توفير ممارسات/طرق الاستدلال والتركيب لمقاومة النوعين المختلفين من الأحمال الملحَّة على النظام.

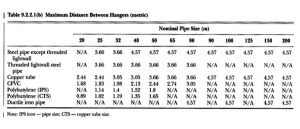

- لا يمكن أن تتجاوز المسافة القصوى بين الهناجر – وهي معلقات المواسير – القيم المتوافقة كما هو موضح في الصورة.
القواعد الأساسيَّة:
- يجب أن تكون العناصر الهيكليَّة (الخشب أو الخراسانة أو الفولاذ) قادرةً على مقاومة الأحمال الزلزاليَّة.
- يجب أن تكون الدعامات بزاوية لا تقلُّ عن (30 درجة) من الوضع الرأسي.
- يجب أن تقاوم الأقواس المتأرجحة (قوى الشدِّ والضغط).
- يمكن استخدام دعامات الشدِّ فقط (مثل: الكابلات)، بشرط تركيبها بشكل صحيح (بشكل متماثل).
- يجب توفير المرونة بين أجزاء الأنابيب المدعمة عندما يتوقَّع أن تتحرك بشكل تفاضلي، وينبغي استخدام مجموعات الفصل الزلزالي عند عبور فواصل الفصل في المبنى.
الهناجر الجانبية:
- تمَّ تركيبها لمنع الحركات الأفقية المتعامدة مع محور الأنبوب في كل فرع أو رئيس (بغضِّ النظر عن حجم الأنبوب).
- ضمن مسافة (1.8 متر) من نهاية الأنبوب.
- الحد الأقصى للمسافة المسموح بها: (12,2م).
- الموقف على أساس الهيكل.
- كُنْ متماثلًا عندما يكون ذلك ممكنًا.
الهناجر الطولية التأثير:
تمَّ تركيبها لمنع الحركات الأفقية الموازية لمحور الأنبوب.
- في كل فرع أو رئيس (بغضِّ النظر عن حجم الأنبوب).
- ضمن مسافة (12.2 متر) من نهاية الأنبوب.
- الحد الأقصى للمسافة المسموح بها : (24,4م).
الهناجر العمودية:
تمَّ تصميم الهناجر العمودية لنقل حمل الجاذبية من أنابيب الرشِّ إلى الهيكل الداعم بشكل عام، وقد تتكوَّن الهناجر من مكون واحد؛ مثل: الخطاف على شكل حرف U، أو ما يصل إلى ثلاثة مكونات: (لوحة السقف كمُكوِّن متصل بالمبنى – هنجر مشبكية كمُكوِّن ملحق للأنبوب – وكل القضبان اللولبيَّة التي تربط مُكوِّن ملحق المبنى بمُكوِّن توصيل الأنبوب)، كما هو موضح بالشكل، وما لم يتمَّ إثبات كفايتها من خلال اختبارات الحريق، يجب أن تكون الشماعات ومُكوِّناتها حديدية (NFPA، 2010).
الوصلات المرنة:
- تتمثل الفكرة العامة في توفير أدوات التوصيل الصلبة في جميع أنحاء النظام باستثناء المواقع التي يتم فيها تركيب الأنابيب رأسيًا. في الواقع، إذا تم تركيب أدوات التوصيل المرنة على الأنابيب التي تعمل أفقيًا، فيجب تضمين دعامة التأرجح الجانبية ضمن مسافة 24 بوصة من أداة التوصيل. (يُرجى ملاحظة أن هذا ينطبق فقط على الأنابيب التي يبلغ حجمها 2½ بوصة أو أكبر.) لذا فمن المنطقي أنك لا ترغب في تركيب وصلات مرنة في أي مكان آخر غير المكان المطلوب. فيما يلي متطلبات الاقتران كما هو موضح في NFPA 13 2019
يتم تركيب الوصلات المرنة على النحو التالي:
- في حدود (24 بوصة) = (600 ملم) من أعلى وأسفل جميع الروافع، ما لم يتمَّ استيفاء الشروط التالية:
- في الروافع التي يقل طولها عن (3 أقدام) = (900 مم)، يُسمَح بحذف الوصلات المرنة.
- في الروافع التي يتراوح طولها من (3 أقدام إلى 7 أقدام) = (900 مم إلى 2100 مم)، يجب أن تكون أداة التوصيل المرنة واحدة كافية.
- في حدود (12 بوصة) = (300 ملم) أعلى وضمن (24 بوصة) = (600 ملم) تحت الأرض في المباني متعددة الطوابق، ما لم يتمَّ استيفاء الشروط التالية:
- في الروافد الصاعدة التي يصل طولها إلى (7 أقدام) = (2.1 متر)، والتي تنتهي فوق مجموعة السقف أو الهبوط العلوي، لن تكون هناك حاجة إلى أداة التوصيل المرنة فوق مجموعة الهبوط أو السقف.
- على جانبي الجدران الخراسانية أو الحجرية ضمن مسافة (1 قدم) = (300 مم) من سطح الجدار، ما لم يتمَّ توفير الخلوص وفقًا للقسم (18.4).
- ضمن مسافة (24 بوصة) = (600 ملم) من فواصل تمدُّد المبنى.
- في حدود (24 بوصة) = (600 ملم) من قمة القطرات التي يتجاوز طولها (15 قدمًا) = (4.6 متر) إلى أجزاء من الأنظمة التي تزود أكثر من رشاش واحد، بغضِّ النظر عن حجم الأنبوب.
- في حدود (24 بوصة) = (600 ملم) أعلاه و(24 بوصة) = (600 ملم) أسفل أي نقاط دعم وسيطة للرافعة أو الأنابيب العمودية الأخرى.
ملخص:
قد يتطلب نظام الرش المثبت في مبنى يخضع للنشاط الزلزالي تقوية زلزالية بموجب قانون البناء المحلي أو الخاص بالولاية. إذا لزم الأمر، يحدد الفصل 18 من NFPA 13 متطلبات الدعامات الزلزالية، والتي تتضمن الدعامات، والوصلات المرنة، وخلوص الأنابيب إلى الأعضاء الهيكلية، وتقييد الأنابيب، والقيود على أنواع الشماعات والمثبتات المستخدمة. يجب أن يتضمن تصميم التدعيم الزلزالي المطلوب أيضًا حسابات تعتمد على الأنابيب المحددة التي سيتم تركيبها في النظام. آمل أن تكون هذه المدونة بمثابة مقدمة جيدة في مجال الوقاية من الزلازل، هل أنت مهتم برؤية نظرة أعمق في الحسابات المحددة؟ هل أكملت هذه الحسابات لمشروع خاص بك؟ إذا كنت ترغب في معرفة المزيد حول الحماية من الزلازل، فقم بإلقاء نظرة على الكود والمعلومات التكميلية الموجودة في الفصل 18 من دليل NFPA 13.
