السلامة الإنشائية الواجب توافرها فى المصعد الكهربي طبقا لاشتراطات كود البناء السعودي والمصري
مقدمة :

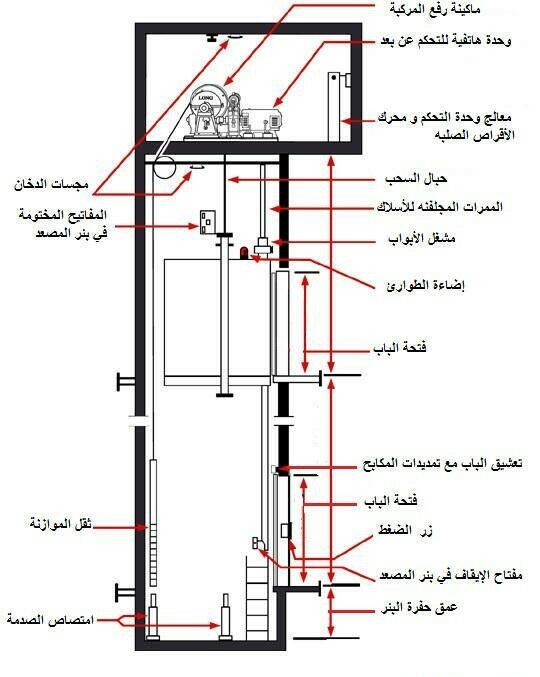

يتكون المصعد الكهربي من أجزاء رئيسية وثابتة في كل مصعد وهي غرفة الماكينة، بئر المصعد والمصعد المتحرك
فى هذا المقال سوف نتناول أنظمة السلامة فى تصميم وتركيب المصاعد الكهربائية ونختص هنا بالسلامة الإنشائية والكهربائية والميكانيكية ولن نتناول شرح وتركيب المصعد الكهربي بل أنظمة السلامة فقط الواجب توافرها فى كل جزء
السلامة الإنشائية الواجب توافرها فى المصعد الكهربى :
أولا غرفة الماكينة : هي تلك الغرفة الموجودة أعلى البئر أو أعلى المصعد الكهربي والتي تحتوى على ماكينة رفع المصعد (المحرك) ولوحة التحكم الكهربائية ومنظم السرعة وغيرها …
اشتراطات السلامة الواجب توافرها في غرفة الماكينة :
- يجب إن تكون غرفة الماكينة أعلى البئر مباشرة
- يجب أن تكون الغرفة مبنية من الخرسانة أو الطوب بحيث تقاوم الأحمال التى تتعرض لها ويطلى بمادة مقاومة للحريق لمدة ساعتين
- يجب أن تكون ابعاد الغرفة بالقدر الكافى لوضع ماكينة رفع المصعد ولوحة التحكم ومنظم السرعة ومساحة خالية لتسمح لعمال الصيانة والإصلاح بالتحرك بسهولة داخل الغرفة بين جميع الأجهزة خاصة الأجهزة الكهربائية
- يجب ألا يقل ارتفاع الغرفة عن 2 متر لسهولة الحركة والعمل داخل الغرفة
- يجب ألا يقل الارتفاع الصافي أعلى الأجزاء المتحركة عن 30 سم
- يجب ألا يقل ابعاد باب غرفة الماكينة عن 60 سم عرض وارتفاع 2 متر
- يجب توفير تهوية مناسبة داخل الغرفة باستخدام هواء متجدد من فتحة تهوية أو مكيف سبلت
- يجب عمل عزل كامل للحوائط والأرضيات والسقف ضد الصوت الصادر من المصعد والأجزاء المتحركة
ثانيا بئر المصعد : هى المسافة الرأسية التى يتحرك بها المصعد وتشمل عدد الادوار فى المبني.
اشتراطات السلامة الواجب توافرها في بئر المصعد :
- يتم تصميم البئر انشائيا من الخرسانة ولا يجب أن يكون من الطوب بحيث يتحمل الأحمال والقوى الناتجة عن حركة المصعد والأجزاء الميكانيكية الأخرى ويكون مقاومة للحريق بالتأكيد
- فتحات البئر هي فتحات الأبواب الخاص بالطوابق فمثلا عدد الطوابق 5 فإنه يوجد 5 فتحات لكل طابق ويوجد أيضا فتحات اضافية خاصة بالطوارى والفحص لعمال الصيانة وأيضا فتحات التهوية أعلى البئر
- لا يفضل وجود مسافات أسفل البئر يسمح بحركة الأشخاص
- يجب أن تكون هناك مسافة كافية داخل البئر بين نهاية مشوار المصعد وغرفة الماكينة تسمح لعمال الصيانة بالحركة أعلى المصعد بسهولة
- البئر الذي يحتوي على أكثر من مصعد يجب أن تكون هناك فواصل بارتفاع لا يقل عن 2.5 متر من أرضية البئر
- مسافة عمق البئر يجب ألا تقل عن متر ولا تزيد عن 2 متر ويوجد بها جهاز امتصاص الصدمات الموجد فى عمق البئر (نهاية مشوار المصعد السفلي)
اشتراطات السلامة الواجب توافرها في المصعد الكهربي :
- يجب ألا يقل ارتفاع المصعد الصافي من الداخل عن 2 متر
- يتم تصميم مساحة المصعد بناء على عدد الأشخاص وهنا نتكلم عن أقصى حمولة يتم احتسابها مثلا مساحة مصعد متر فى متر وأقصى حمولة يجب استخدامها هي 4 أشخاص ولا يجب أن يكون عدد الأشخاص أكثر من الحمولة المحددة
- يجب أن تكون الجوانب والارضية والسقف ذات متانة كافية لتحمل عدد الاشخاص واقصى حمولة ممكنة
- يجب أن يكون المصعد مصنع من مادة مقاومة للحريق
- يجب أن يكون المصعد مزود بمراوح تهوية من أعلى
- يوجد سوست (امتصاص صدمات ) أسفل نهاية مشوار المصعد لامتصاص الصدمات في حالة انزلاق المصعد للأسفل١
ثالثا المصعد الكهربائي (المصعد المتحرك): هو الصاعدة التي يستخدمها الأشخاص للصعود والهبوط بين الطوابق
المصادر : Saudi Building Code
