السلامة في أنظمة إطفاء الحريق بنظام Thermo ACT في محطات المعالجة والمياه

مقدمة:

تزايد أخطار الحرائق في المنشآت الصناعية ومرافق الخدمات يَدْفع إلى اعتماد أنظمة إطفاء فائقة السرعة والاعتمادية، Thermo-Act وهو نظام إخماد ذاتـي يعمل بأنبوب مرن يستشعر الحرارة، ويُفرِّغ مادة الإطفاء فورًا، فيُخْمد النيران خلال ثوانٍ بلا كهرباء أو تدخل بشري، ويجمع بين بساطة التركيب، وصيانة منخفضة، وفعالية عالية، ما يجعله حلًّا مثاليًّا للمطابخ الصناعية، ومحطات المعالجة، وخزائن البيانات، والمُعدَّات الحسَّاسة الأخرى.

وتُعدُّ أنظمة Thermo-Act جيلًا متقدِّمًا من أنظمة الإخماد الأوتوماتيكي للحرائق، فهي تعمل ذاتيًّا، وتُخْمد الحريق خلال ثوانٍ معدودة، ويمتاز النظام ببساطة التصميم، وسهولة التركيب، وانخفاض متطلَّبات الصيانة، مع كفاءة عالية وموثوقيَّة مُثبتة، ويُنْصَح باستخدامه في المواقع ذات المخاطر المرتفعة لنشوب الحرائق، ويمكن تهيئته للعمل بوسائط إطفاء تجارية متعددة؛ مثل: الوسط النظيف (Clean Agent)، والرغوة، والمُركَّبات الكيميائية الرطبة، والمسحوق الجاف.

مميِّزاته:

• مسار كشف وإطفاء خطِّي (مستقيم).
• زمن استجابة فائق السرعة لإخماد الحريق.
• جاهزيَّة عمل على مدار (24 ساعة) دون انقطاع.
• لا يحتاج إلى مصدر طاقة خارجي.
• قابليَّة التركيب في الأماكن محدودة الوصول.
• صديق للبيئة بلا انبعاثات، أو تفريغ عَرَضي.
• مُلَاءمة لجميع البيئات (جويَّة، بحريَّة، صناعيَّة).
• مقاومة للاهتزاز والصَّدمات.
• تركيب سريع وبسيط، وصيانة وفحص يسيران.
• سهولة الاستبدال، وتوافر مقاسات متعددة.

وتمَّ تصنيف أنظمة Thermo-Act بشكل أساسي على النحو التالي:

النظام المباشر:

 1- النظام المباشر Thermo-Act منخفض الضغط:

يعتمد هذا النظام على أنبوب مرن يعمل في آنٍ واحدٍ ككاشف حريق، ووسيلة تفريغ للمادة المُطْفئة، وعند تعرُّض أحد أجزاء الأنبوب لحرارة الحريق، يتمزَّق في نقطة الاشتعال، فينخفض الضغط داخله، وتُفرَّغ مادة الإطفاء مباشرةً من أسطوانة التخزين عَبْر فُـوَّهة الصمام، ما يؤدِّي إلى إخمادٍ فوريٍّ.

المكوِّنات الرئيسة:

1. أسطوانة مادة الإطفاء.
2. حامل تثبيت الأسطوانة.
3. أنبوب كشف الحريق.
4. مُحوِّل نهاية الخط.
5. صمام الأسطوانة.
6. مقياس الضغط.

النظام غير المباشر (منخفض الضغط):

في هذا النمط يُسْتخدم الأنبوب المرن كحسَّاس حراري فقط؛ إذ يكتشف الحريق، ولا يمرِّر مادة الإطفاء عَبْره، وعند ارتفاع درجة الحرارة إلى حدِّ الاشتعال، يتمزَّق الأنبوب في موضع اللهب، فيهبط الضغط داخل الدائرة، فيُفعِّل صمامًا غير مباشر يوجِّه عامل الإطفاء إلى شبكة أنابيب معدنية (نحاس، أو فولاذ مقاوم للصدأ)، ويتدفَّق العامل بعدها إلى فُـوَّهاتٍ ثابتة ترشُّه على منطقة الحريق، وهو خيارٌ مثاليٌّ لحماية المساحات الواسعة.

المكوِّنات الرئيسة:

1. أسطوانة مادة الإطفاء.
2. حامل تثبيت الأسطوانة.
3. أنبوب كشف الحريق (الخرطوم المرن).
4. مُحوِّل نهاية الخط.
5. صمام غير مباشر.
6. مقياس ضغط.
7. أنبوب تفريغ معدنـي.
8. فُـوَّهة رشٍّ (ناشر).

خرطوم الكشف والإطفاء (الأنبوب المرن):

• مُسْتشعر حراري متعدِّد النقاط يعمل تلقائيًّا.
• مصنوع من بوليمر متقدِّم عالي التحمُّل.
• عند بلوغ نقطة اللهب أعلى حرارة، يتمزَّق الأنبوب ليفتح مسار تفريغ مادة الإطفاء فورًا.
• يتمتَّع بمرونة عالية، ومقاومة طويلة الأمد للعوامل الجويَّة والاهتزاز.
• يتميَّز بحساسية حرارية مُعَايرة ضمن درجات حرارة متعدِّدة لتناسب مختلف البيئات.

تطبيقات نظام Thermo-Act غير المباشر:

• المطابخ: مطابخ سكنية، مطابخ فنادق ومطاعم كبرى.
• الرعاية الصحية والمختبرات: أجهزة طبية حسَّاسة، أغطية الدخان، خزائن مختبرات.
• الكهرباء والطاقة: لوحات تحكُّم كهربائية، غرف مفاتيح صغيرة، وحدات  UPS، قنوات كابلات.
• مراكز البيانات: خزائن خوادم، وحدات تخزين بيانات، غرف توزيع محدودة المساحة.
• المولِّدات والمُعدَّات الميكانيكية: غُرَف مولِّدات صغيرة، ماكينات  CNC و EDM، خطوط إنتاج وآلات أوتوماتيكية.
• النقل والمَرْكبات: سيارات، شحن بضائع عابر، سلالم كهربائية وأجهزة إرسال.
• التجزئة والتخزين: خزائن عرض، آلات بيع ذاتـي، مناطق تخزين أو مخازن صغيرة.

المشكلة:
تنتشر اللوحات والمُعدَّات الكهربائية في كلِّ المرافق الصناعية والتجارية تقريبًا؛ وقد تكون لوحةً صغيرةً واحدة، أو غرفةً كاملة مليئة باللوحات. واندلاع حريق داخل إحدى هذه اللوحات يُتْلف محتواها فورًا، وإذا لم يُكبَح اللهب، فإنَّه يمتدُّ إلى الغرفة، بل وربما إلى المبنى كله، مُخلِّفًا خسائر مالية جسيمة، وزمن توقُّف طويل للعمليات.

الحل:
يوفِّر نظام Thermo-Act  حمايةً موثوقةً وذات تكلفة معقولة؛ إذ يرصد الحريق داخل اللوحة ويُخْمده في مَهْده قبل أن ينتشر، وبهذه الاستجابة الفورية يُحاصَر اللهب داخل اللوحة فقط، فتتجنَّب المنشأة الأضرار الثانوية، وتعطُّل الأجهزة المجاورة دون الحاجة لرجال إطفاء، أو رشَّاشات مياه تقليدية.

سؤال: ما محتويات أسطوانة الإطفاء لنظام الـ   Thermo-Act؟

تحتوي أسطوانات نظام Thermo-Act  على مواد إطفاء مختلفة تُخْتار وَفْق طبيعة الخطر والمساحة المطلوب حمايتها، مع إمكانيَّة توفير الأسطوانة بأحجام عدَّة، وطبقًا لكُتيِّبات شركة (سيفيكو) السعودية، يمكن تعبئة الأسطوانة بأحد العوامل التالية:

• العوامل النظيفة: مثل  FM-200 (HFC-227ea) أو Novec 1230 (FK-5-1-12)؛ وتتميَّز بكونها غازات لا تترك أي بقايا، وتُعدُّ آمنةً على المُعدَّات الإلكترونية والبيانات.
• المواد الكيميائية الرطبة: (أسيتات البوتاسيوم) المخصَّصة لحرائق زيوت الطهي، حيث تشكِّل طبقةً صابونيةً تبرد السطح، وتمنع إعادة الاشتعال.
• رغوة AFFF أو AR-AFFF التي تُكوِّن غشاءً مائيًّا يَحْجب الأكسجين عن السوائل القابلة للاشتعال، ويمنع عودة اللَّهب.
• المسحوق الجاف من نوع ABC أو BC، وهو بودرة متعدِّدة الأغراض، فعَّالة مع حرائق المواد الصلبة، والسوائل، والغازات.
• ثانـي أكسيد الكربون (CO₂) المضغوط، ويُسْتخدم عند الحاجة لإخماد حرائق الأجهزة الكهربائية المغلقة عَبْر إزاحة الأكسجين.

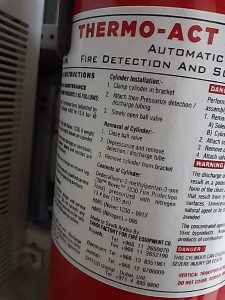

فمثلًا: هذا النظام الذي بالصورة يكون مُكوِّنات المادة الإطفائيَّة كالتالي:

يتكوَّن عامل الإطفاء في نظام Thermo-Act من مزيجٍ ثنائي:

1. سائل Novec 1230
   (الاسم الكيميائي: ‎**(Dedecafluoro-2-methylpentan-3-one)**، العلامة التجارية 3M™ Novec™ 1230).
   يُضغط هذا السائل بوساطة النيتروجين عند ضغط 13.4 بار (195 psi).
2. غاز النيتروجين:
   يُستخدَم كغاز دافع (Propellant) لدفع سائل Novec 1230 عند التفريغ.

تصنيف السلامة  (HMIS):

• Novec 1230:
• تصنيف HMIS ‎0-0-1-x
  • 0: لا خطورة صحية ملحوظة.
  • 0: لا قابلية للاشتعال.
  • 1: خطورة تفاعلية منخفضة جدًّا.
  • X : معدَّات الوقاية الشخصية تُحدَّد بناءً على تقييم المشرف.
• النيتروجين: تصنيف HMIS ‎0-0-0:
  • خالٍ من المخاطر الصحية والفيزيائية في ظروف الاستخدام العادي.

العدد53-يونيو2025
